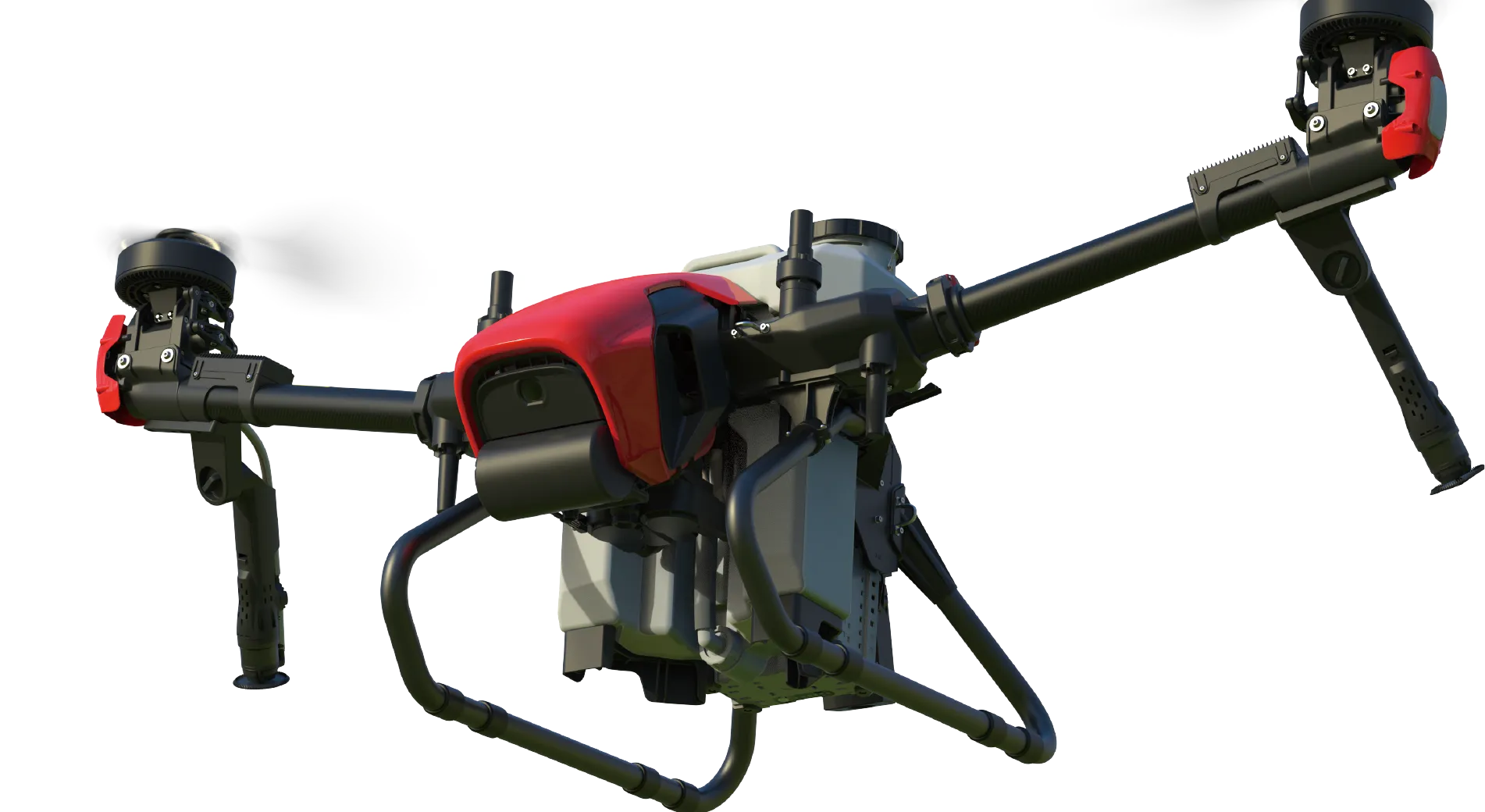

農業用散布ドローン
未来の農業がここから始まる
農業用無人機の分野での知識・経験に基づく、
新しい想像力
デュアルローター構造で、SuperX 4 インテリジェント制御システム、マッピングシステム 、液体散布システム、粒剤散布システムと組み合わせ、デジタル農業の効率化を実現。
The Future of Agriculture Starts Here
The Future of Agriculture Starts Here

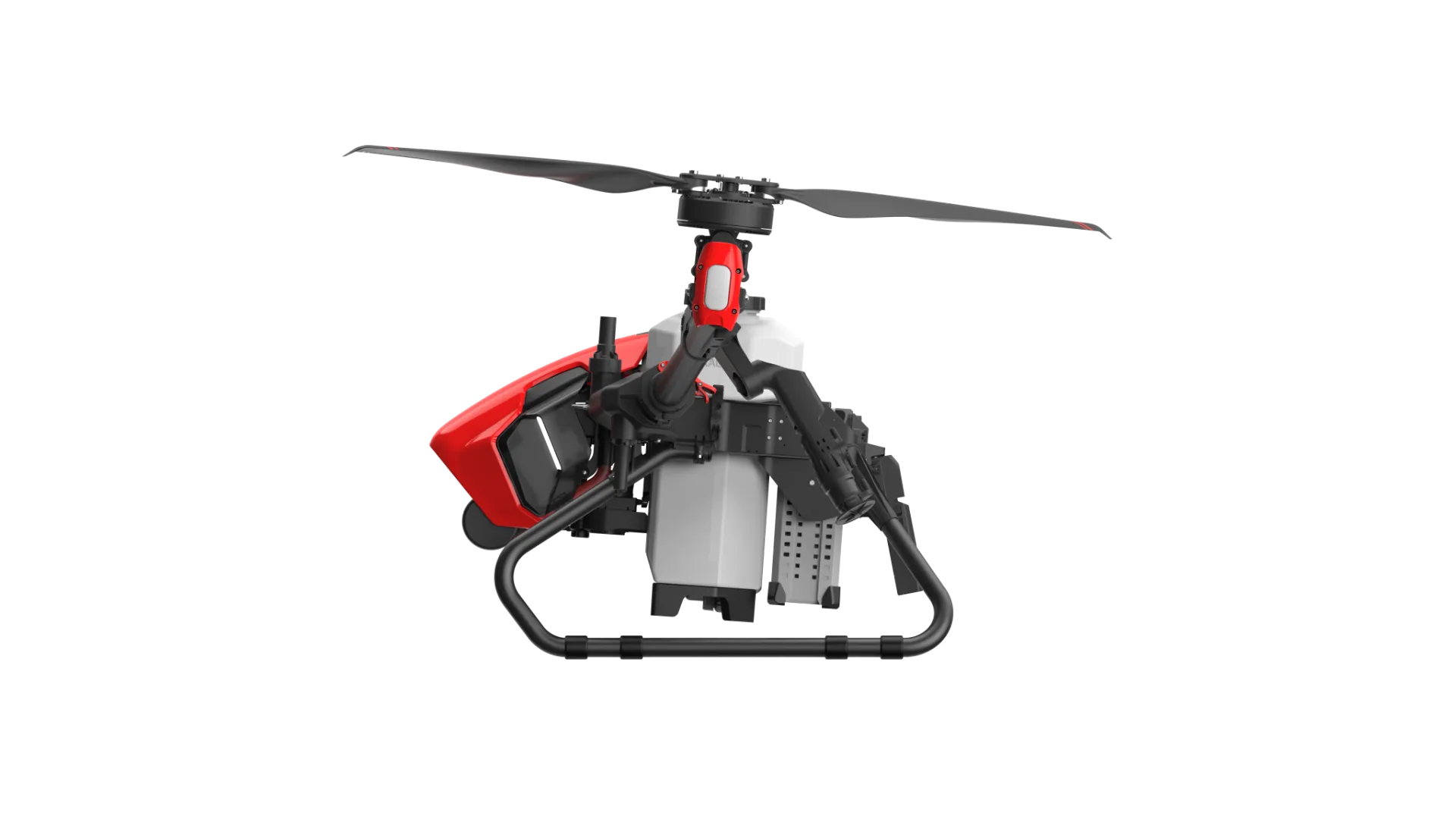

革新的な傾斜

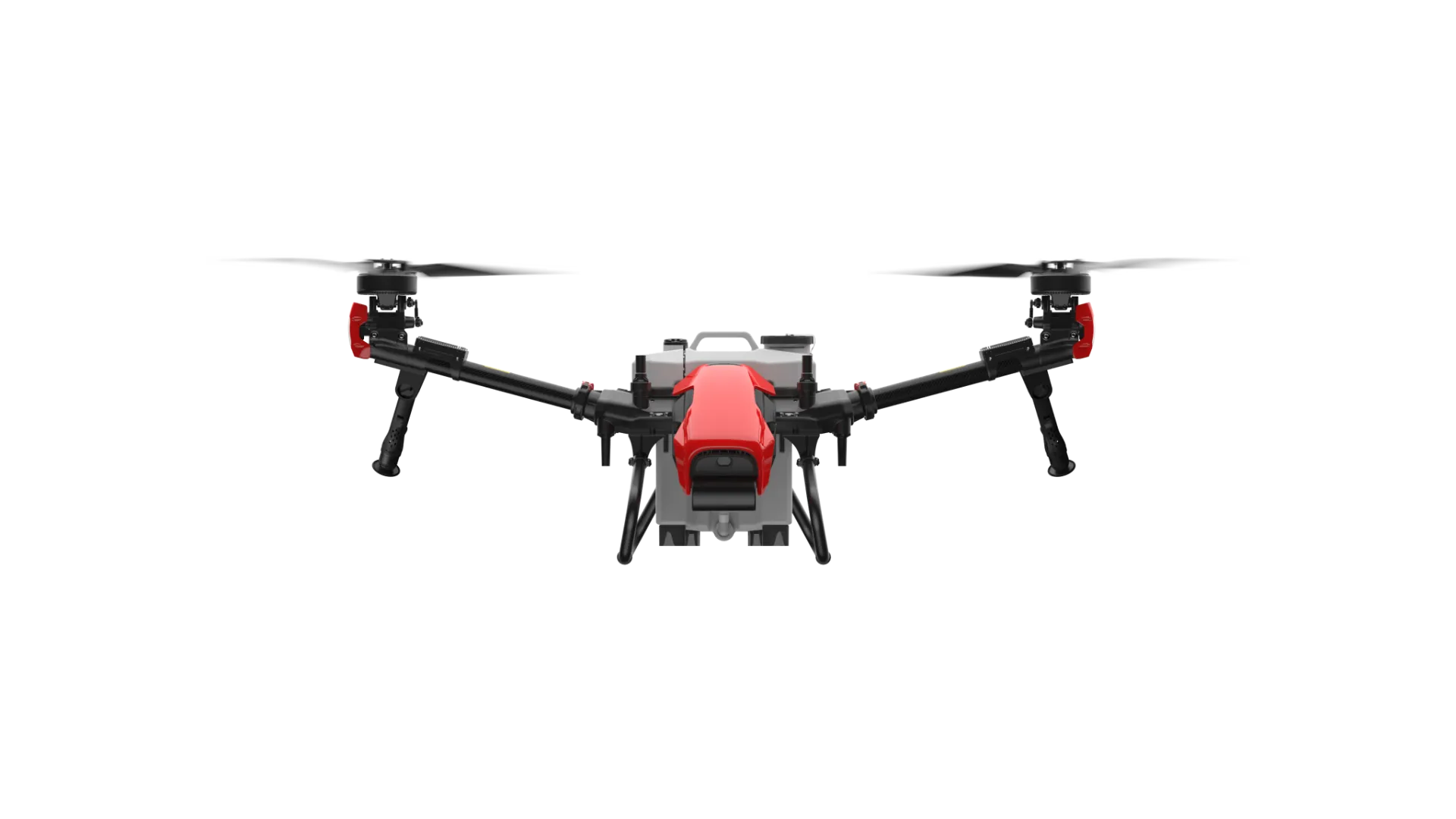

デュアルローター構造
デュアルローター構造により、集中したダウンウォッシュ、エネルギー効率の向上

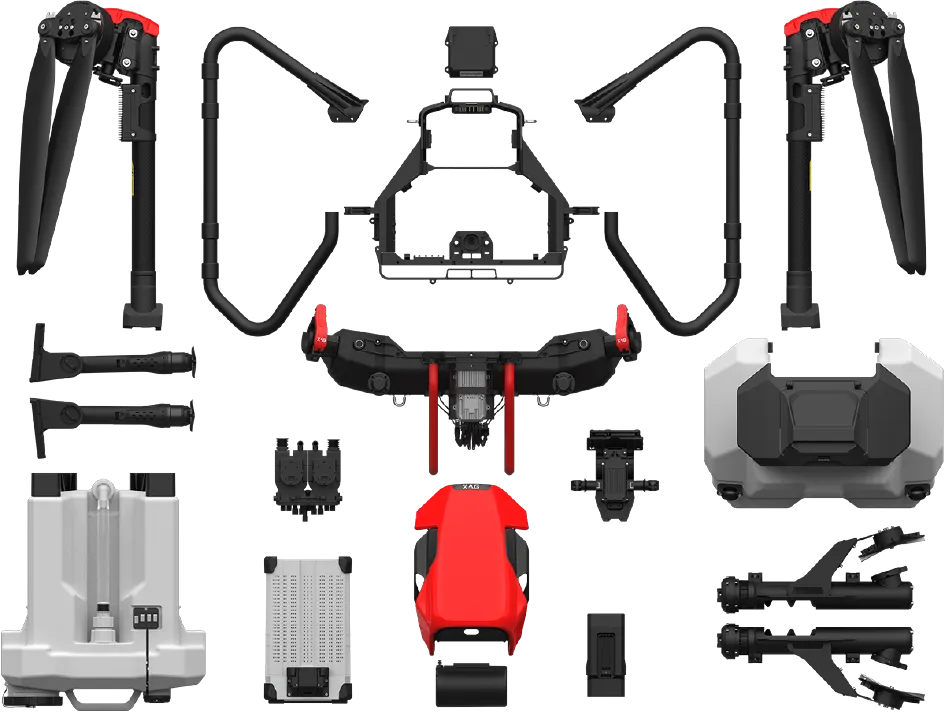

モジュール設計
各部品をモジュール化することでメンテナンスが簡単に

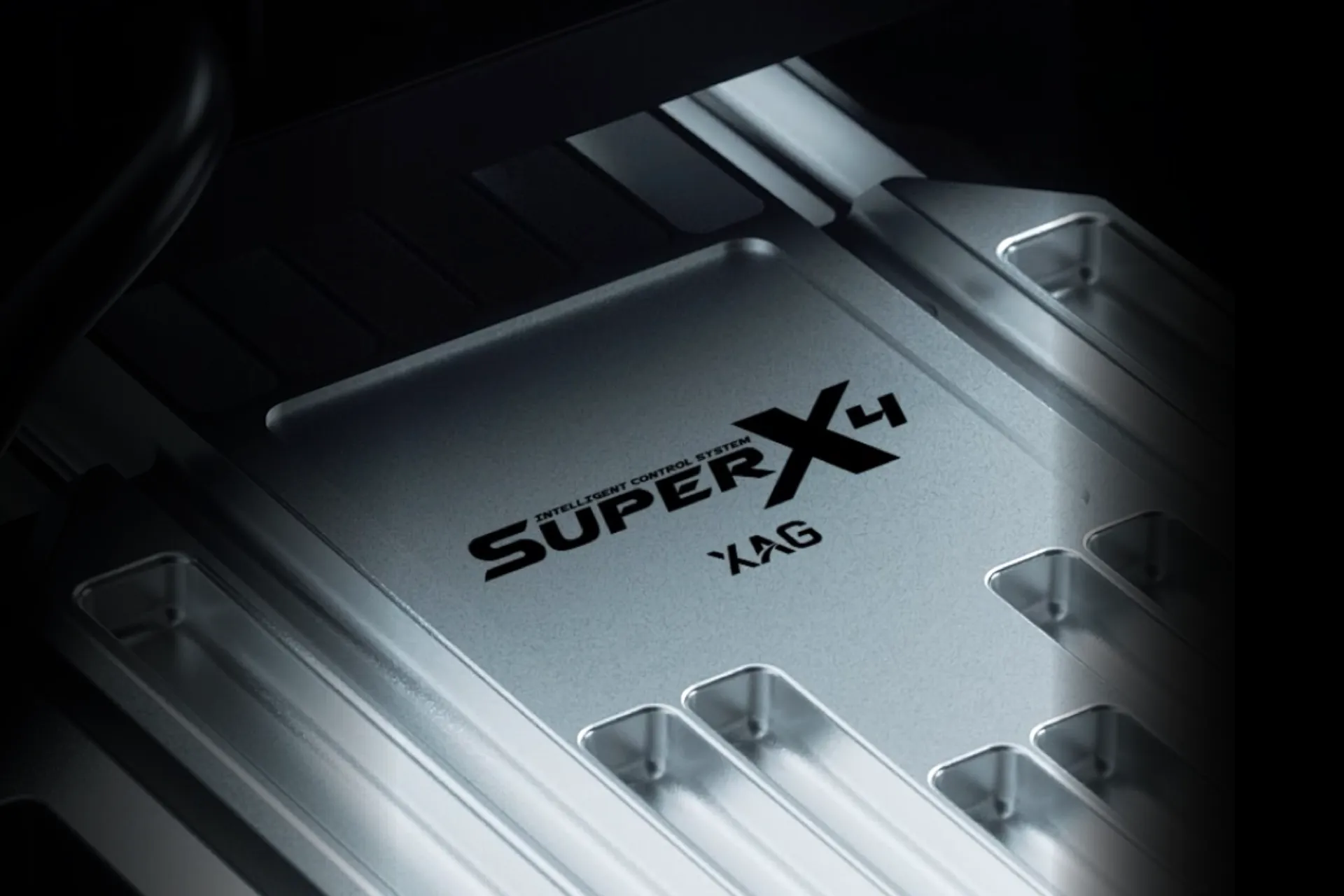

新しい頭脳
飛行制御、データ伝送、RTKナビゲーションを全て統合し、
さらに人工知能アルゴリズムを組み合わせた頭脳
制御システム | Super X4 |
|---|---|
サイズ | 2811×828×700mm（展開時） |
サイズ | 730×1030×625mm（ 折り畳み時） |
機体重量 | 28.4kg（空タンク・バッテリー含む） |
最大離陸重量 | 48kg |
防水・防塵 | IP67レベル |
折り畳み式プロペラ | 直径×ピッチ/47×18inch |
最大スラスト重比 | 1.8 |
ペイロード比 | 0.4 |
ホバリング精度範囲 | RTK 有効：水平±10cm 垂直±10cm |
ホバリング精度範囲 | RTK 無効：水平±0.6m 垂直±0.3m |
ホバリング精度範囲 | （レーダーの使用：±0.1m） |
ホバリング時間 | 16min（無負荷時20000mAh離陸重量28.4kg） |
ホバリング時間 | 7min（全負荷時20000mAh離陸重量43.6kg） |
最大飛行速度 | 7m/s |
最大飛行高度 | 30m |
推奨飛行高度 | 3m～5m |
電波通信距離 | 800m |
最大許容風度 | 10m/s |
モーターサイズ | 136×24mm |
KV値 | 75rpm/V |
最大出力（１個） | 3000W |
定格電圧 | DC50V |
動作電圧 | DC25V-55V |
定格トルク | 150Kg/cm@50V |
定格電流 | 0.5A@50V |
無負荷速度 | 400°/s |
型番 | Revo Spray |
|---|---|
積載量 | 16L |
液剤タンク材質 | プラスチック（PE） |
ノズルタイプ | 遠心 |
ディスク回転速度 | 1000-16000rpm/min |
液滴サイズ | 60-400μm（流量により変動） |
散布有効幅 | 5-10m［※1］ |
最大流量 | 10L/min(ダブルポンプ)［※2］ |
最大流量 | 5L/min(シングルポンプ)［※2］ |
残量検出センサー | 液面センサー |
型番 | Revo Cast (粒剤) |
積載量 | 25L |
粒剤タンク材質 | プラスチック（PE） |
動作環境温度 | 0℃-40℃ |
保管環境温度 | 0℃-40℃ |
有効散布幅 | 3-7m［※1］ |
対応粒径サイズ | 1-10mm（乾燥固体粒子） |
防水・防塵レベル | IP65 |
検出方式 | ミリ波イメージング・多重検知 |
|---|---|
検出情報 | 障害物の位置・距離・移動方向・相対速度 |
視野角度（FOV） | 水平±40°垂直±45° |
使用条件 | 相対的な地上高≧1.5m |
安全距離 | 2.5m（機体がホバリングで安定に停止後、プロペラと障害物の距離） |
障害物回避の相対的な速度 | ≦6m/s |
型番 | ACS2 G |
|---|---|
対応機種 | V40・P40 |
動作周波数 | 2.4GHz/5.8GHz（日本：2.4GHzのみ） |
有効な通信距離 | 800m（干渉なし・障害物なし） |
動作電力消費 | 4W（RTKモジュールなし） |
動作電力消費 | 8～9W（RTKモジュール付き） |
作業環境温度 | -20～60℃ |
充電環境温度 | 5～45℃ |
型番 | B13960S |
|---|---|
サイズ | 189×139×317mm |
種類 | リチウムポリマー（13S） |
搭載数 | 1 |
重量 | 6.7kg |
容量 | 20000mAh（962Wh） |
定格出力 | 48.1V/120A/5500W |
充電温度 | 10~45℃ |
型番 | GC4000+ |
|---|---|
サイズ | 482mm×417mm×475mm |
燃料タンク容量 | 15L（ガソリン） |
オイル容量 | 500-600ml |
重量 | 31.5kg |
定格電力 | 3.4kW |
騒音レベル | ≦88dB |
最大出力電力 | 5.1kW |
吸気方式 | 自然吸気 |
総排気量 | 223cc |
点火方式 | 点火プラグ |
型番 | CM13600 |
|---|---|
サイズ | 329×118×110mm |
重量 | 4.6kg |
入力電圧 | 4800mAh・7.38V |
出力電圧 | AC100-120 Vac 50/60Hz 15.0A |
放熱方法 | 強制空冷 |
動作温度 | 〜40℃ |
適応バッテリー | B13960S ※PlugA1使用でB13860S/B12800Q/B12620Q/対応 |
※1 散布幅は、飛行設定・粒剤（重量・形状）・環境などにより異なります。
※2 実際の最小流量は、飛行設定・飛行条件等により異なります。アプリをご参照ください。
※3 障害物検知・回避システムの効果は、障害物の材質・位置・形状・大きさ等により異なります。
全てのパラメーター及びデータは標準的な実験室での試験結果です。具体的な性能は作業環境・環境温度・使用者の習慣などによって異なる場合があります。
操作中は常に機体から目を離さないようにしてください。機体に細心の注意を払い、必要に応じて操縦装置を使用して障害物から機体を遠ざけてください。
